DJI D-RTK 3: Trạm RTK Đa Năng Cho Khảo Sát Chính Xác

Trong các dự án khảo sát bằng drone, độ chính xác không chỉ phụ thuộc vào camera hay quỹ đạo bay. Chất lượng định vị, khả năng duy trì liên kết trong môi trường phức tạp và cách đội khảo sát thu thập điểm khống chế trên mặt đất đều ảnh hưởng trực tiếp đến độ tin cậy của dữ liệu đầu ra. DJI D-RTK 3 được phát triển để giải quyết đồng thời những mắt xích đó trong một thiết bị đa năng, thay vì buộc người dùng phải triển khai nhiều hệ thống rời rạc cho từng nhiệm vụ.

Tại DJI Việt Nam – thegioiflycam.vn, DJI D-RTK 3 được nhìn nhận như một thành phần quan trọng trong hệ sinh thái khảo sát doanh nghiệp của DJI. Thiết bị có thể hoạt động ở chế độ trạm gốc để cung cấp dữ liệu hiệu chỉnh cho drone, chuyển sang trạm chuyển tiếp nhằm hỗ trợ liên kết khi địa hình che khuất, hoặc dùng như rover cầm tay để đo điểm khống chế. Cách tiếp cận “một thiết bị, nhiều vai trò” đặc biệt hữu ích với các đội khảo sát cần giảm thiết bị mang theo, rút ngắn thời gian thiết lập và duy trì tính nhất quán của dữ liệu từ hiện trường đến hậu kỳ.

DJI D-RTK 3 Giải Quyết Những Bài Toán Nào Ngoài Hiện Trường?

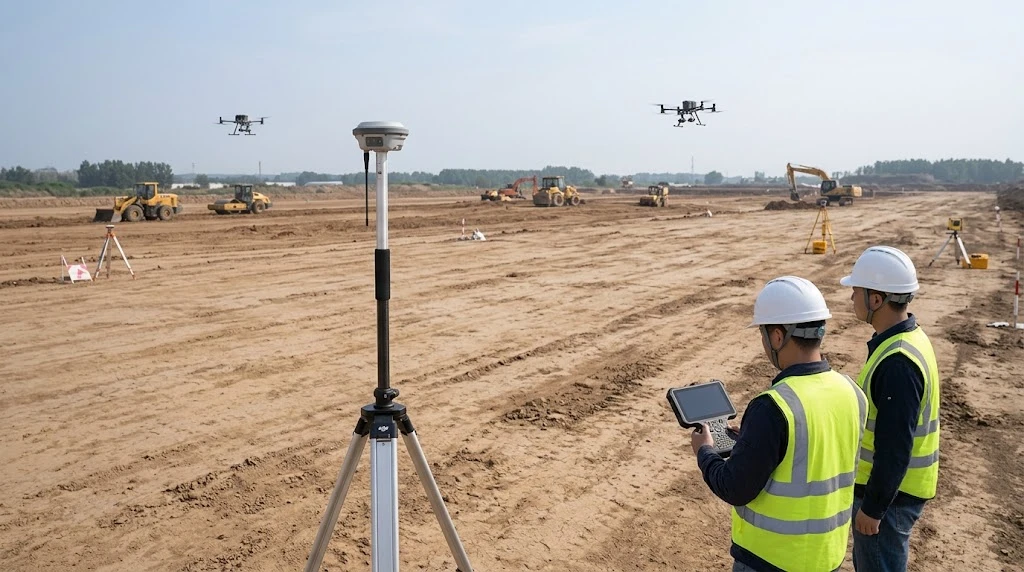

1. Đưa Độ Chính Xác RTK Vào Quy Trình Bay Khảo Sát

Khi drone thực hiện lập bản đồ địa hình, kiểm kê khối lượng, theo dõi tiến độ hay dựng mô hình 3D, sai số vị trí của từng ảnh sẽ tác động đến toàn bộ quá trình ghép dữ liệu. DJI D-RTK 3 có thể làm trạm gốc và cung cấp dữ liệu định vị chính xác đến cấp centimet cho nhiều drone DJI tương thích cùng lúc. Với đội thi công hoặc khảo sát có nhiều tổ bay, lợi ích lớn nhất không nằm ở một con số kỹ thuật riêng lẻ mà ở khả năng tạo ra một nền tảng tọa độ nhất quán cho nhiều nhiệm vụ.

Ở chế độ Base/Broadcast, hệ thống có thể được hiệu chỉnh qua mạng RTK với độ chính xác công bố khoảng 1,0 cm theo phương ngang + 1 ppm và 3,0 cm theo phương đứng + 1 ppm trong điều kiện phù hợp. Điều này giúp tăng độ tin cậy cho các đường bay cần độ chính xác cao, đồng thời giảm phụ thuộc vào việc phải kết nối từng drone với một nguồn hiệu chỉnh riêng.

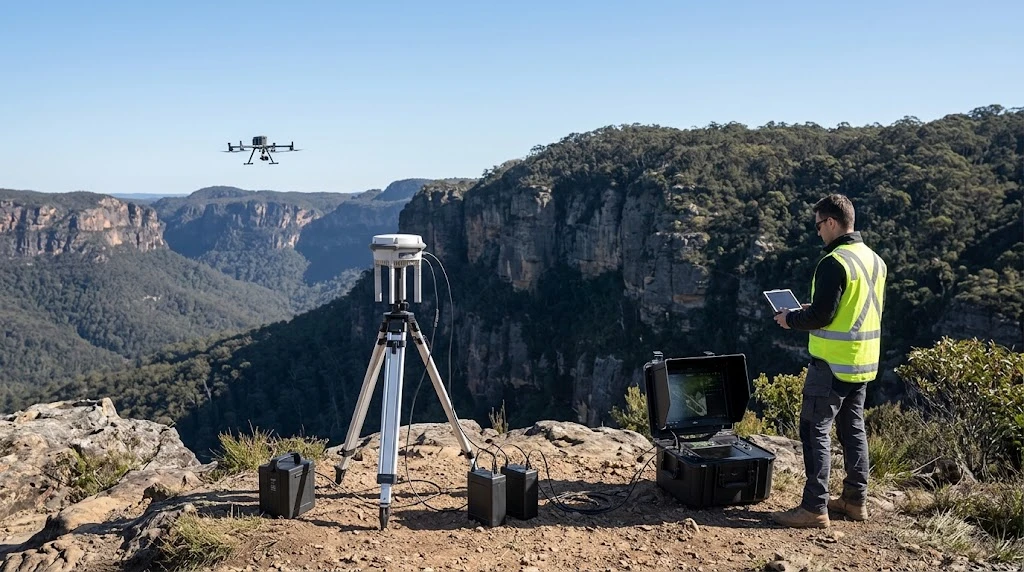

2. Giữ Liên Kết Tốt Hơn Khi Địa Hình Che Khuất

Một trong những khó khăn thực tế của drone doanh nghiệp là tín hiệu không phải lúc nào cũng bị giới hạn bởi khoảng cách. Đồi núi, công trình cao tầng, taluy, rừng cây hoặc kết cấu thép có thể tạo vùng khuất khiến liên kết giữa máy bay và bộ điều khiển suy giảm nhanh dù khoảng cách bay chưa lớn. Khi chuyển DJI D-RTK 3 sang Relay Station Mode và đặt thiết bị tại vị trí cao, thông thoáng, trạm có thể đóng vai trò cầu nối truyền dẫn O4 Enterprise.

Theo dữ liệu thử nghiệm của DJI, trong trường hợp vật cản nghiêm trọng như tòa nhà hoặc núi, hiệu quả liên kết có thể được cải thiện khoảng 3 đến 5 lần; với vật cản nhẹ như cây hoặc kính, mức cải thiện được công bố khoảng 1 đến 3 lần. Các con số này phụ thuộc rất lớn vào vị trí lắp đặt, nhiễu vô tuyến và quy định tần số tại khu vực vận hành, nhưng chúng cho thấy giá trị cốt lõi của Relay: biến vị trí đặt trạm thành một phần của chiến lược đảm bảo liên lạc, thay vì chỉ cố tăng khoảng cách bay.

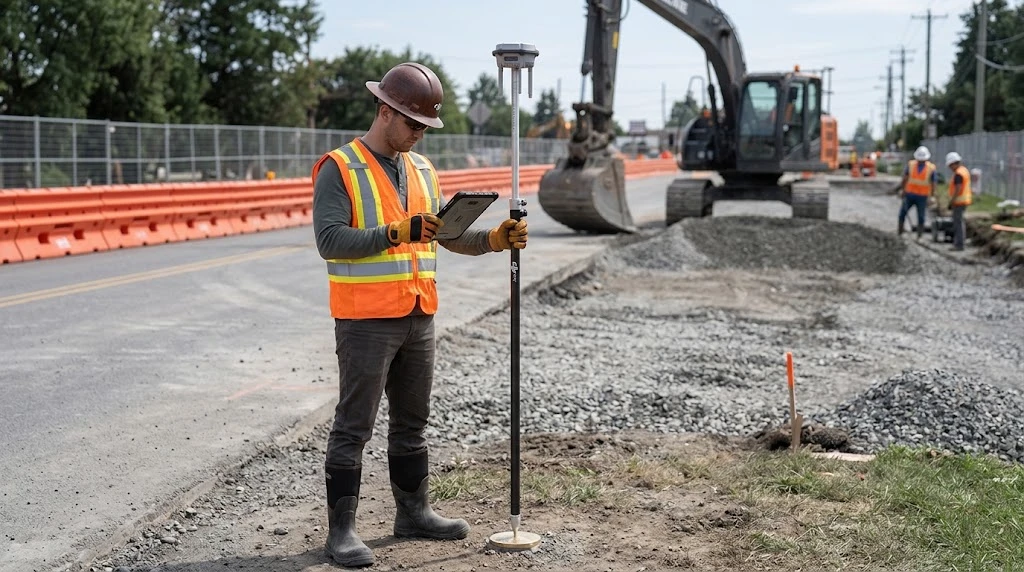

3. Biến Trạm RTK Thành Rover Đo Điểm Khống Chế

Khi cần đặt hoặc kiểm tra điểm khống chế mặt đất, đội khảo sát thường phải mang theo thêm máy GNSS rover. DJI D-RTK 3 bổ sung Rover Station Mode để thiết bị có thể được dùng như một công cụ đo cầm tay cùng ứng dụng DJI Enterprise. Ở phép đo cố định, độ chính xác RTK công bố đạt 0,8 cm theo phương ngang + 1 ppm và 1,5 cm theo phương đứng + 1 ppm trong điều kiện đo tiêu chuẩn.

Thiết bị còn hỗ trợ đo nghiêng trong dải 0 đến 60 độ. Trong phạm vi nghiêng dưới 30 độ, DJI công bố độ chính xác ngang nhỏ hơn 2 cm trong điều kiện phù hợp. Điều này đặc biệt hữu ích ở các điểm sát mép đường, chân tường, rãnh kỹ thuật hoặc vị trí mà dựng sào hoàn toàn thẳng đứng khó thao tác. Thay vì mất thời gian căn chỉnh quá lâu, người vận hành có thể linh hoạt hơn khi thu điểm mà vẫn giữ kiểm soát về chất lượng dữ liệu.

Lợi Ích Của DJI D-RTK 3 Khi Kết Hợp Với Drone Khảo Sát

1. Tăng Tính Nhất Quán Cho Dữ Liệu Bản Đồ Và Mô Hình 3D

Với các dự án sử dụng DJI Matrice 4E cho mapping, giá trị của D-RTK 3 thể hiện rõ ở việc kết nối định vị chính xác với toàn bộ quy trình thu thập dữ liệu. Matrice 4E được thiết kế cho khảo sát và lập bản đồ, còn D-RTK 3 bổ sung nguồn hiệu chỉnh và công cụ đo mặt đất. Khi hai thành phần này hoạt động trong cùng hệ sinh thái, đội khảo sát dễ duy trì hệ tọa độ thống nhất hơn từ điểm khống chế, dữ liệu ảnh đến mô hình sau xử lý.

D-RTK 3 theo dõi nhiều hệ thống vệ tinh gồm GPS, BeiDou, Galileo, GLONASS và QZSS trên nhiều băng tần. Việc khai thác GNSS đa hệ, đa tần giúp tăng khả năng quan sát vệ tinh trong nhiều bối cảnh thực địa. Tuy vậy, độ chính xác cuối cùng vẫn phụ thuộc điều kiện bầu trời, phân bố vệ tinh, nhiễu điện từ, đa đường truyền và chất lượng hiệu chỉnh; vì thế vị trí đặt trạm vẫn là yếu tố cần được đánh giá cẩn thận.

2. Giảm Thiết Bị Rời Rạc Và Rút Ngắn Khâu Chuẩn Bị

Một thiết bị có thể chuyển đổi giữa Base, Relay và Rover giúp đội hiện trường linh hoạt hơn khi nhiệm vụ thay đổi. Buổi sáng D-RTK 3 có thể dựng làm base cho đường bay mapping; sau đó chuyển sang rover để đo bổ sung điểm khống chế; ở địa hình bị chắn, cùng thiết bị đó có thể được bố trí trên cao làm relay. Việc giảm số lượng thiết bị chuyên dụng không đồng nghĩa mọi dự án đều chỉ cần một D-RTK 3, nhưng giúp tổ chức thiết bị gọn hơn và giảm số hệ thống cần học cách vận hành.

Thời lượng pin cũng được thiết kế theo từng vai trò: khoảng 7 giờ ở Base Station, 10 giờ ở Rover Station và 4 giờ ở Relay Station trong điều kiện nhiệt độ bình thường. Pin LiPo có dung lượng 6.500 mAh, năng lượng 46,8 Wh. Với một ca khảo sát dài, người vận hành có thể lập kế hoạch cấp nguồn theo đúng chế độ sử dụng thay vì áp dụng một ước lượng chung cho mọi tình huống.

3. Hỗ Trợ Quy Trình PPK Khi Cần Thêm Lớp Dự Phòng

RTK cung cấp hiệu chỉnh theo thời gian thực, nhưng trong khảo sát chuyên nghiệp, có thêm dữ liệu để hậu xử lý là một lợi thế đáng giá. Khi D-RTK 3 hoạt động ở chế độ Base hoặc Relay, thiết bị có thể ghi dữ liệu quan sát thô RTCM 3.2 dưới định dạng DAT. DJI cho phép nhập dữ liệu quan sát thô từ D-RTK 3 vào DJI Terra phiên bản 4.4.0 trở lên để xử lý PPK.

Điều này tạo thêm một lớp linh hoạt cho dự án: đội bay có thể thu dữ liệu ngoài hiện trường trước, sau đó thực hiện hậu xử lý khi cần kiểm tra hoặc nâng cao độ tin cậy của kết quả. Với các dự án diện tích lớn, khu vực mạng không ổn định hoặc nhiệm vụ khó quay lại hiện trường, khả năng lưu dữ liệu phục vụ PPK giúp giảm rủi ro phải tổ chức bay lại chỉ vì nguồn hiệu chỉnh thời gian thực gặp gián đoạn.

Ứng Dụng Thực Tế Của DJI D-RTK 3

1. Khảo Sát Địa Hình Và Thành Lập Bản Đồ

Trong khảo sát địa hình, D-RTK 3 có thể làm trạm gốc cho drone và đồng thời hỗ trợ đo điểm khống chế bằng Rover Station Mode. Quy trình này phù hợp với các dự án thành lập bản đồ địa hình, khảo sát hiện trạng, lập mô hình số bề mặt hoặc thu dữ liệu phục vụ thiết kế. Lợi ích chính là giảm khoảng cách giữa dữ liệu trên không và dữ liệu mặt đất: cùng một hệ sinh thái thiết bị có thể tham gia vào cả hai phần việc, giúp tổ khảo sát dễ kiểm soát hơn khi đối chiếu tọa độ và chất lượng đầu ra.

2. Xây Dựng, San Lấp Và Theo Dõi Khối Lượng

Tại công trường xây dựng hoặc khu vực san lấp, nhu cầu không chỉ là “bay chụp đẹp” mà là so sánh dữ liệu theo thời gian. Khi mỗi đợt bay được neo vào hệ tọa độ ổn định, doanh nghiệp có thể theo dõi cao độ, hiện trạng, tiến độ hoặc chênh lệch khối lượng đáng tin cậy hơn. D-RTK 3 hỗ trợ nền tảng định vị cho các đợt bay lặp lại, trong khi Rover Station có thể dùng để kiểm tra một số điểm thực địa quan trọng trước hoặc sau khi bay.

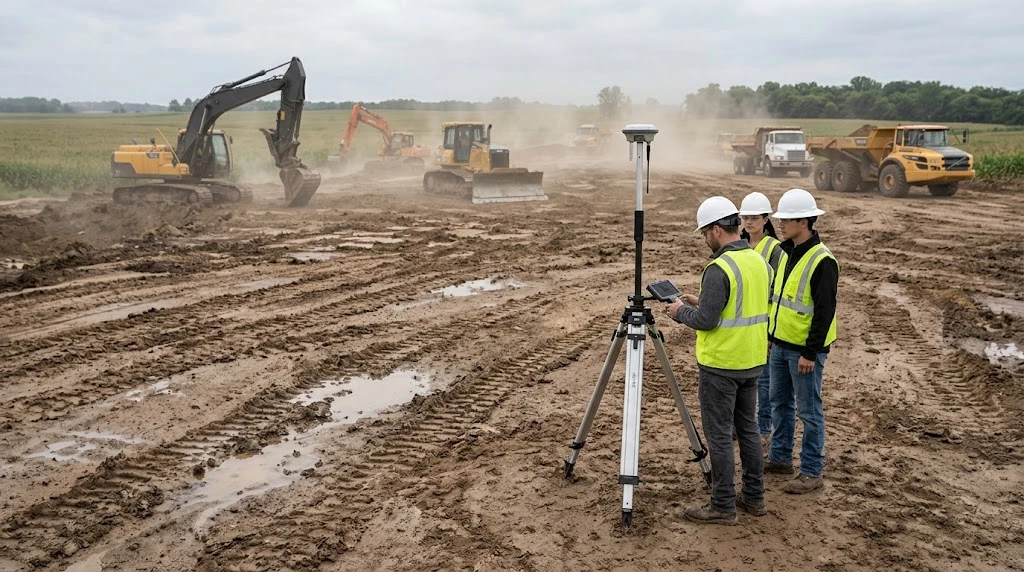

Thiết bị có chuẩn bảo vệ IP67 và dải nhiệt độ hoạt động từ -20 đến 55 độ C đối với phiên bản Multifunctional Station, phù hợp hơn với môi trường công trường nhiều bụi và thay đổi thời tiết. IP67 không có nghĩa thiết bị miễn nhiễm với mọi điều kiện; người dùng vẫn cần đóng đúng nắp cao su, bảo vệ cổng kết nối và tuân thủ hướng dẫn vận hành ngoài trời của nhà sản xuất.

3. Khai Khoáng, Mỏ Đá Và Địa Hình Đồi Núi

Mỏ lộ thiên, mỏ đá hoặc khu vực đồi núi thường tạo ra chênh cao lớn và nhiều vùng khuất truyền dẫn. Đây là bối cảnh mà hai chức năng của D-RTK 3 có thể bổ trợ lẫn nhau: Base cung cấp dữ liệu định vị chính xác, còn Relay hỗ trợ duy trì liên kết khi trạm được bố trí ở điểm cao và thông thoáng. Thay vì coi mất tín hiệu chỉ là vấn đề “bay xa”, đội vận hành có thể khảo sát trước địa hình, xác định hướng che khuất và chọn vị trí relay phù hợp.

Trong môi trường không vật cản và ít nhiễu, DJI công bố khoảng cách truyền tối đa ở Base Station Mode có thể đạt đến 20 km theo chuẩn CE/JP với Matrice 400, trong khi các máy bay tương thích khác có giới hạn khác nhau. Đây là giá trị thử nghiệm tối đa chứ không phải khoảng cách vận hành được khuyến nghị. Ở thực địa, pháp luật, tầm nhìn, địa hình, nhiễu và quy trình an toàn luôn phải được ưu tiên trước thông số khoảng cách lý thuyết.

4. Khảo Sát Hạ Tầng Và Hành Lang Tuyến

Đường giao thông, đường ống, kênh mương, tuyến điện hoặc các hành lang dài thường khiến đội bay liên tục thay đổi vị trí cất hạ cánh. D-RTK 3 có thể hỗ trợ duy trì chuẩn tọa độ giữa các phân đoạn khảo sát, đồng thời Relay Station Mode tạo thêm lựa chọn khi có đoạn tuyến bị che bởi địa hình hoặc công trình. Với dự án hành lang, khả năng di chuyển một thiết bị đa năng giữa các vai trò giúp giảm thời gian đóng gói, dựng lại nhiều bộ thiết bị khác nhau và đơn giản hóa hậu cần ngoài hiện trường.

Những Thông Số Kỹ Thuật Đáng Chú Ý Khi Chọn DJI D-RTK 3

Thông số của D-RTK 3 chỉ có ý nghĩa khi gắn với nhu cầu vận hành. Bảng dưới đây tóm tắt các điểm quan trọng nhất để đội khảo sát nhanh chóng đối chiếu với loại dự án mình đang thực hiện.

Hạng Mục	Thông Số Chính	Giá Trị Khi Ứng Dụng
Hệ GNSS	GPS, BeiDou, Galileo, GLONASS, QZSS, L-Band	Tăng khả năng theo dõi vệ tinh đa hệ, đa tần.
Rover RTK cố định	Ngang 0,8 cm + 1 ppm; đứng 1,5 cm + 1 ppm	Phù hợp đo điểm khống chế và kiểm tra điểm ngoài hiện trường.
Đo nghiêng Rover	0–60°; dưới 30° có thể đạt sai số ngang <2 cm trong điều kiện phù hợp	Hữu ích ở vị trí khó dựng sào thẳng.
Truyền dẫn	O4 Enterprise; Bluetooth 5.1 ở Rover	Hỗ trợ Base/Relay và kết nối thiết bị di động ở chế độ Rover.
Pin	4 giờ Relay; 7 giờ Base; 10 giờ Rover	Dễ lập kế hoạch ca làm việc theo đúng chế độ.
Bảo vệ	IP67	Phù hợp môi trường hiện trường bụi, ẩm khi sử dụng đúng hướng dẫn.
Nhiệt độ	-20 đến 55°C	Mở rộng khả năng làm việc ở nhiều điều kiện thời tiết.
Khối lượng	Khoảng 1,26 kg	Thuận tiện hơn khi phải di chuyển giữa nhiều điểm đo.

Quy Trình Gợi Ý Để Khai Thác DJI D-RTK 3 Hiệu Quả

1. Khảo Sát Vị Trí Trước Khi Dựng Trạm

Đặt trạm tại khu vực thông thoáng, hạn chế vật cản phía trên và tránh nguồn nhiễu điện từ mạnh. Với Relay Station Mode, ưu tiên điểm cao có đường truyền rõ ràng đến cả khu vực máy bay hoạt động và vị trí bộ điều khiển hoặc hệ thống liên quan. Hiệu quả relay phụ thuộc rất lớn vào vị trí đặt, vì vậy một trạm đặt sai chỗ có thể không cải thiện được liên kết dù thông số thiết bị cao.

2. Chọn Chế Độ Theo Mục Tiêu Của Nhiệm Vụ

Nếu mục tiêu là cung cấp hiệu chỉnh định vị cho drone, sử dụng Base/Broadcast. Nếu cần đo điểm khống chế hoặc kiểm tra tọa độ mặt đất, dùng Rover. Nếu bài toán chính là vùng khuất truyền dẫn, cân nhắc Relay. Việc xác định đúng mục tiêu trước khi triển khai giúp tránh tình trạng dùng Relay để giải quyết vấn đề định vị hoặc kỳ vọng Base có thể khắc phục mọi vùng che khuất tín hiệu.

3. Kiểm Soát Dữ Liệu Trước Khi Rời Hiện Trường

Trước khi thu thiết bị, nên kiểm tra trạng thái RTK, chất lượng điểm đo, số lượng điểm khống chế, phạm vi ảnh đã chụp và dữ liệu thô cần thiết cho hậu xử lý. Với dự án quan trọng, việc lưu dữ liệu quan sát phục vụ PPK là lớp dự phòng hữu ích. Một vài phút kiểm tra cuối ca thường rẻ hơn nhiều so với chi phí quay lại hiện trường để bay lại hoặc đo lại.

DJI D-RTK 3 Phù Hợp Với Ai?

DJI D-RTK 3 đặc biệt phù hợp với doanh nghiệp khảo sát, đơn vị xây dựng, công ty tư vấn hạ tầng, tổ đội mapping bằng drone, đơn vị khai khoáng và các doanh nghiệp đã sử dụng hoặc đang xây dựng hệ sinh thái DJI Enterprise. Những đơn vị thường xuyên phải vừa bay khảo sát vừa đo điểm mặt đất sẽ tận dụng rõ nhất khả năng chuyển đổi Base – Rover. Các dự án ở địa hình đồi núi hoặc khu vực có nhiều vật cản lại hưởng lợi thêm từ Relay Station Mode.

Ngược lại, nếu nhu cầu chỉ là một điểm bay đơn giản, diện tích nhỏ và đã có sẵn dịch vụ Network RTK ổn định cùng thiết bị GNSS mặt đất riêng, doanh nghiệp nên đánh giá tổng quy trình trước khi đầu tư. Giá trị của D-RTK 3 tăng mạnh khi thiết bị được dùng như một phần của workflow khảo sát DJI hoàn chỉnh chứ không chỉ như một trạm phát hiệu chỉnh độc lập.

Câu Hỏi Thường Gặp Về DJI D-RTK 3

1. DJI D-RTK 3 Có Thể Dùng Làm Rover Không?

Có. Rover Station Mode biến D-RTK 3 thành thiết bị đo cầm tay để thu điểm khống chế và điểm kiểm tra. Thiết bị có thể làm việc cùng ứng dụng DJI Enterprise, hỗ trợ kết nối nguồn Network RTK qua cấu hình NTRIP và xuất dữ liệu điểm ở định dạng phù hợp cho quy trình xử lý tiếp theo.

2. D-RTK 3 Có Hỗ Trợ PPK Không?

Có. Dữ liệu quan sát thô được ghi khi thiết bị hoạt động ở Base hoặc Relay có thể được xuất và nhập vào DJI Terra để xử lý PPK; DJI công bố hỗ trợ từ DJI Terra 4.4.0 trở lên. Đây là lựa chọn hữu ích khi cần hậu xử lý hoặc muốn có phương án dự phòng cho dữ liệu RTK thời gian thực.

3. Relay Station Mode Có Thay Thế Hoàn Toàn Việc Khảo Sát Sóng Không?

Không. Relay chỉ phát huy hiệu quả khi được đặt đúng vị trí. DJI cũng khuyến nghị khảo sát hiện trường trước khi triển khai và ưu tiên vị trí cao, thông thoáng, ít nhiễu. Các giới hạn tần số theo quốc gia hoặc khu vực cũng cần được kiểm tra trước khi sử dụng chế độ này.

4. D-RTK 3 Có Phù Hợp Với DJI Matrice 4E Không?

Có. D-RTK 3 được DJI giới thiệu như phụ kiện độ chính xác cao trong hệ sinh thái Matrice 4 Series. Với Matrice 4E, thiết bị đặc biệt phù hợp cho các workflow khảo sát, mapping và mô hình 3D cần định vị chính xác, đo điểm khống chế và khả năng hậu xử lý bằng DJI Terra.

Kết Luận

DJI D-RTK 3 không chỉ nâng cấp độ chính xác định vị cho drone mà còn thay đổi cách một đội khảo sát tổ chức công việc ngoài hiện trường. Ba vai trò Base, Relay và Rover cho phép cùng một thiết bị tham gia vào nhiều giai đoạn: cung cấp hiệu chỉnh cho đường bay, hỗ trợ liên kết ở khu vực che khuất, đo điểm khống chế mặt đất và lưu dữ liệu phục vụ PPK. Khi được triển khai đúng vị trí và đúng chế độ, các thông số như RTK cấp centimet, GNSS đa hệ, O4 Enterprise, IP67 và thời lượng pin theo từng chế độ trở thành lợi ích vận hành thực tế chứ không chỉ là con số trên bảng cấu hình.

Nếu doanh nghiệp đang sử dụng DJI Matrice 4E hoặc xây dựng quy trình khảo sát bằng drone DJI, D-RTK 3 là thiết bị đáng cân nhắc để chuẩn hóa dữ liệu và giảm số công cụ rời rạc phải mang ra hiện trường. DJI Việt Nam – Công Ty Cổ Phần Thiết Bị Thắng Lợi – Victory Instruments JSC  có thể hỗ trợ doanh nghiệp lựa chọn cấu hình phù hợp với nhu cầu mapping, đo điểm khống chế, khảo sát công trình, khai khoáng và các dự án địa không gian cần độ chính xác cao.
